Parametr
|
Model |
XD-TOF -05 DP |
XD-TOF -05 DN |
XD-TOF -20 DP |
XD-TOF -20 DN |
|
|
Chiqish signali |
Pnp |
Npn |
Pnp |
Npn |
|
|
Mahsulot xususiyatlari |
|||||
|
Ish maydoni |
0.05~5m |
0.05~20m |
|||
|
Lazeril nur manbai |
905 nm (sinf I) en 60825-1}: 2014 yil |
||||
|
Burchak oralig'ini skanerlang |
270 daraja |
||||
|
Tekshirish chastotasi |
15 Hz \/ 30 Gts |
||||
|
Burchak o'lchamlari |
{0}}}}}. 1 daraja \/0.3. |
||||
|
Himoyalash masofasi, 10% ning aksi |
2.5m |
10m |
|||
|
O'z-o'zini o'rganish funktsiyasi |
Atrof-muhit avtomatik ravishda hududlarni yaratish uchun skanerlanadi |
||||
|
Bir vaqtning o'zida maydon \/ umumiy maydon raqamini kuzatib boring |
3 ta viloyat \/ 16 guruh * 3 ta hudud |
||||
|
Aniqlanadigan ob'ekt shakli |
Deyarli har qanday shakl |
||||
|
O'lchash xatosi |
00 |
||||
|
Mexanik \/ elektron parametrlar |
|||||
|
Elektr aloqasi |
Terminalni tarqatish kabeli 12p + quvvat manbai 2P |
||||
|
Xizmat kuchlari |
Dc 9 v ~ 28 V |
||||
|
Quvvat tarqalishi |
2 w max |
||||
|
Drayv |
Dc30v, 50ma max |
||||
|
Qobiq rangi |
Nirtli ko'k |
||||
|
Himoya darajalari |
IP65 |
||||
|
Vazn |
150 g, kabelsiz |
||||
|
Hajmi (uzunligi x kengligi x balandligi) |
50 mm x 50 mm x 76 mm |
||||
|
Joggle |
|||||
|
USB |
Mikro-Ub |
||||
|
Shaxsiy kompyuterga ulaning |
OS: Windows 7 va Windows 10 CPU: Intel I5 ikki dial-yadro 2.7g va undan yuqori |
||||
|
Import qilmoq |
Hududni tanlash |
GND \/ NC X 4 |
|||
|
Masmoadagidek kutaman |
GND X 1 |
||||
|
Ovoz balandligini o'zgartirish (OSSSD) |
NPN \/ PNP Transtistor, x 3 |
||||
|
Ogohlantirish chiqish (Xavfsiz chiqmaydi) |
Foydalanish holatidagi uskunalar ko'rsatkichi (yoriqlarni aniqlash) x 1 |
||||
|
Signalni ushlab turish vaqti |
10 ms ~ 10, 000 MS (sozlanishi) o'rtacha qiymati 330 mln. |
||||
|
Javob vaqti |
15 soat: 67 ms ~ 29,949 MS (sozlanishi) 134B-ning odatiy qiymati 30Hz: 33 ms ~ 29,997 ms (sozlanishi) odatiy qiymati 66mm |
||||
|
Holat ko'rsatkichi chiroq |
Elektr ta'minoti indikator X 1, hududlar guruhi x 4; Ishlash ko'rsatkichlari (yashil), inchlusiya indikatori (qizil) |
||||
|
Enviromental parametr |
|||||
|
Tebranish |
{{0}}}}}}}}}}}}}}} ümme 0,75mm, Xyz trixial yo'nalishi, bitta eksaga 2 soat; 50-200 Hz, 196 m \/ ska (20g), 2 minut \/ tsikl tezligini tekshiring, Xyz trixial yo'nalishi, har bir o'q uchun 2 soat |
||||
|
Atrof-muhit harorati |
-10 darajali ~ {1}} darajasi |
||||
|
Saqlash harorati oralig'i |
-30 darajasi ~ {1}} |
||||
|
Atrof-muhitga qarshi engil qobiliyati |
<15,000 lux |
||||

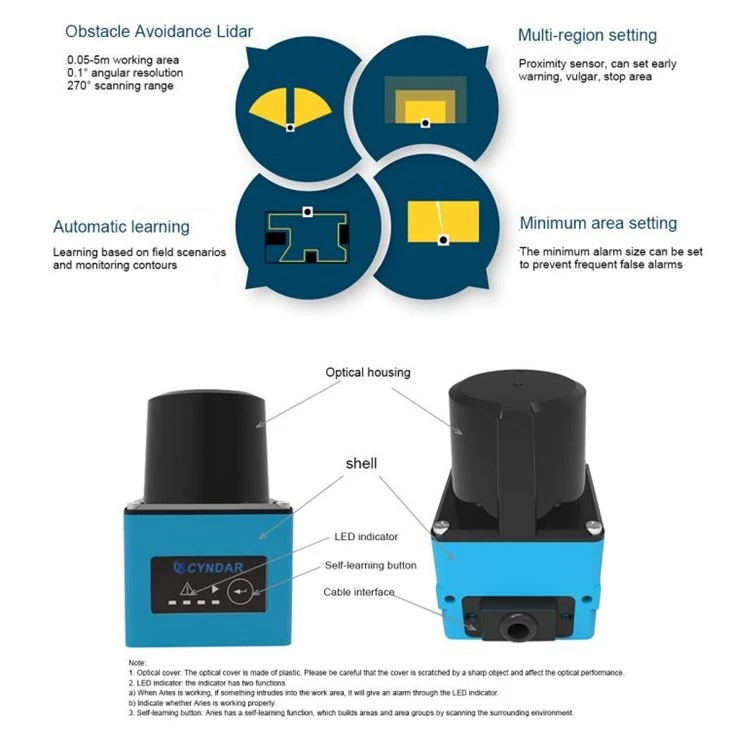

Skanerlash oralig'i \/ aks ettirish
Changula va suv o'tkazmaydigan va suv o'tkazmaydigan: iP65
· Bir nechta interfeyslar: USB, uchta almashtirish miqdori
Xizmat hayotini uzaytirish uchun yuqori sifatli motorlar
Qat'iy sinovlar tizimi va sifat tizimini yaratish
O'lchov punktlari orasidagi masofa, shuningdek, burchakli burchak hal qilishiga bog'liq.
Dasturiy ta'minot diagrammasi
Mahsulot hajmi
Arizalar
Shtamplash va press texnikasi
Ushbu mashinalar ko'pincha ishlash paytida yuqori bosim va yuqori tezlikda harakat bilan birga keladi, shuning uchun xavfsizlik xavfi yuqori. Xavfsizlik lazer radar real vaqt rejimida ishlash joyini kuzatishi mumkin va agar u operatorga yaqinlashayotganini yoki kirayotganini aniqlaydi va u tezda o'chirish mexanizmini o'zgartiradi.
Avtomobillarni tayyorlash va po'lat metallurgiya sanoati
Avtomobil ishlab chiqarish va po'lat metallurgiya sanoatida og'ir mashinasozlik va yuqori harorat muhiti norma hisoblanadi. Xavfsizlik lazer radar nafaqat operatorlarni mexanik shikastlanishlardan himoya qilishi, balki issiqlik manbalari bilan tasodifiy aloqada bo'lgan kuyishni oldini oladi.
